Co to jest spawanie MAG?
W spawaniu MIG/MAG łuk jest tworzony przez źródło prądu za pomocą uchwytu spawalniczego między doprowadzonym drutem spawalniczym a obrabianym elementem. Łuk spawalniczy topi materiał podstawowy, który jest spawany razem z drutem spawalniczym. Ten proces tworzy spoinę.
Jednostka podająca drut dostarcza drut spawalniczy przez uchwyt spawalniczy w sposób ciągły podczas procesu spawania. Uchwyt spawalniczy dostarcza również gaz osłonowy do spoiny.
Metody spawania MIG i MAG różnią się tym, że w spawaniu MIG (metal inert gas) używa się gazu osłonowego, który nie bierze udziału w procesie spawania, podczas gdy w spawaniu MAG (metal active gas) używa się gazu osłonowego, który bierze udział w procesie spawania.
Zazwyczaj gaz osłonowy zawiera aktywny dwutlenek węgla lub tlen. Z tego powodu spawanie MAG jest znacznie częściej stosowane niż spawanie MIG. W praktyce termin spawanie MIG jest często błędnie mylony ze spawaniem MAG.
Konfiguracja do spawania MAG lub MIG.
Obecnie spawanie MIG/MAG jest stosowane niemal wszędzie w przemyśle spawalniczym. Najwięksi użytkownicy to przemysł ciężki i średnio-ciężki, taki jak stoczniowy, producenci konstrukcji stalowych, rurociągów i zbiorników ciśnieniowych oraz firmy zajmujące się naprawami i konserwacją.
Spawanie MIG/MAG jest również regularnie stosowane w przemyśle obróbki blachy, zwłaszcza w przemyśle motoryzacyjnym, w firmach karoseryjnych oraz w małych firmach. Hobbyści i użytkownicy domowi również często używają urządzeń do spawania MIG/MAG.
Proces spawania (MIG) MAG można podzielić na różne procesy spawalnicze. Zależy to od rodzaju używanego drutu spawalniczego i gazu osłonowego.

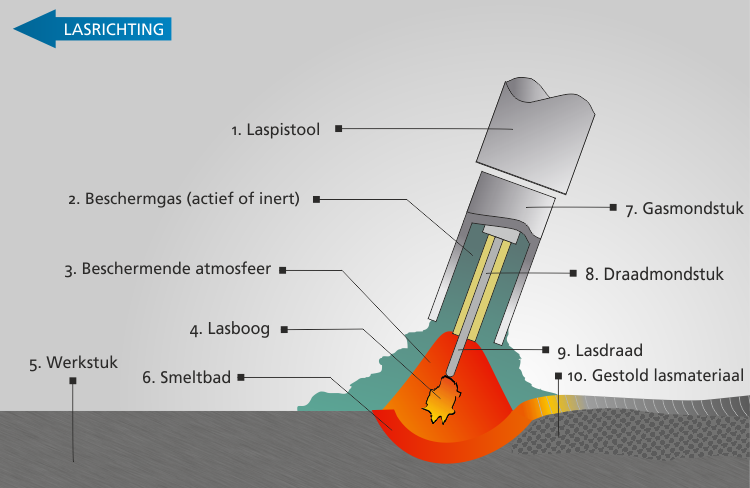

Przekrój uchwytu MAG
Poniżej wymieniono cztery najczęściej stosowane procesy MIG/MAG z ich numerami procesów:
131 (Spawanie MIG)
Spawanie łukiem gazowym z pełnym drutem pod gazem obojętnym
135 (Spawanie MAG)
Spawanie łukiem gazowym z pełnym drutem pod gazem aktywnym
136 (Spawanie MAG)
Spawanie łukiem gazowym z drutem proszkowym pod gazem aktywnym
138 (Spawanie MAG)
Spawanie łukiem gazowym z drutem metalowym wypełnionym proszkiem pod gazem aktywnym
Oprócz często stosowanych pełnych drutów, istnieją różne rodzaje drutów proszkowych do spawania. Jest to drut z proszkiem wewnątrz. Proszek ten topi się razem ze spoiną i poprawia skład, jakość i szybkość procesu spawania.
Te druty są jednak znacznie droższe.

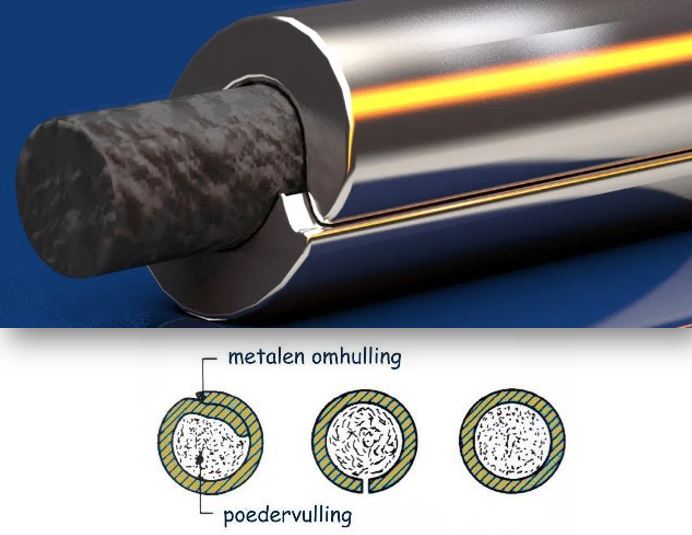

Przykład drutu proszkowego

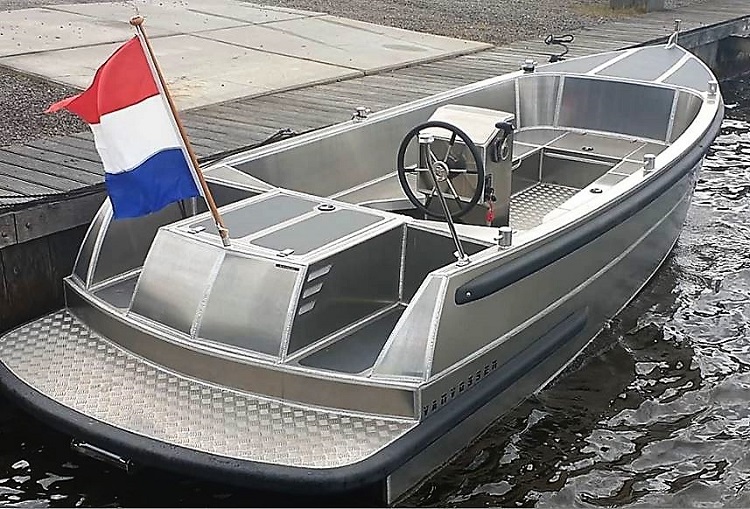

131 MIG Aluminium
135 MAG Stal pełny drut
Ta metoda spawania jest najczęściej stosowana przez spawaczy Covebo.
Około 80% wszystkich spawaczy MAG jest testowanych pod kątem tej metody.

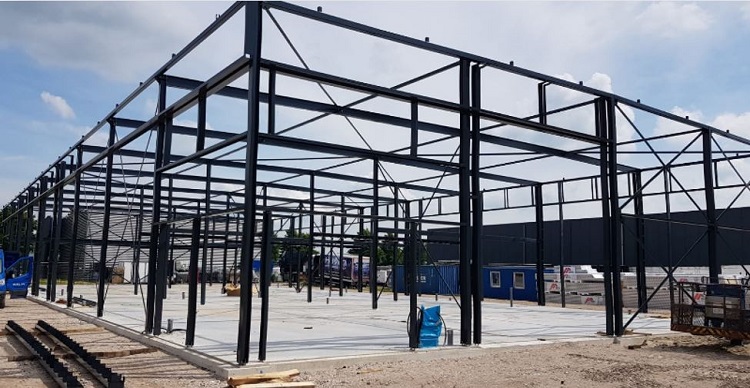

Jest często stosowana w budownictwie stalowym, jak pokazano na zdjęciu.
Ale zasadniczo można spawać wszystko, od cienkiego do grubego, tym drutem i nie tylko stal, ale również stal nierdzewną, stal duplex i wiele innych.
135 to pełny drut bez wypełnienia, używany w połączeniu z gazem osłonowym w celu ochrony jeziorka spawalniczego przed utlenianiem i innymi zanieczyszczeniami podczas spawania.
Zaletą tego drutu jest to, że jest stosunkowo łatwy w użyciu i nadaje się do spawania szerokiej gamy materiałów.
Co więcej, spawanie pełnym drutem jest tańsze niż drutami proszkowymi, ponieważ nie jest potrzebny materiał wypełniający.
Wadą jest to, że proces spawania może być wrażliwy na wpływ wiatru, ponieważ nie ma materiału wypełniającego, który chroniłby jeziorko spawalnicze przed zanieczyszczeniami z zewnątrz.
136 Rutylowy drut proszkowy
Rutylowy drut proszkowy to rodzaj drutu spawalniczego używanego w spawaniu MAG. Jest to drut proszkowy, którego rdzeń wypełniony jest proszkiem składającym się z rutylu, minerału dwutlenku tytanu, oraz innych materiałów wpływających na właściwości łuku spawalniczego i spoiny.
Ten drut jest używany do spawania stali i innych metali i ma różne zalety w porównaniu na przykład z pełnym drutem. Ma dobrą spawalność, stabilny łuk spawalniczy i dobrze wchłania zanieczyszczenia w warstwie żużla. Warstwa żużla wspiera również spoinę, dzięki czemu ten drut doskonale nadaje się do spawania pionowego w górę.
Ponadto ma wyższe współczynniki osadzania niż pełne druty i może zapewniać wyższą prędkość spawania. Dzięki tym właściwościom rutylowy drut proszkowy jest często używany w przemyśle budowlanym, stoczniowym i transportowym.
138 Drut metalowy wypełniony proszkiem
Drut metalowy wypełniony proszkiem to specjalny rodzaj drutu spawalniczego używanego w spawaniu MAG. Jest podobny do rutylowego drutu proszkowego, ale zamiast proszku wypełnionego rutylem, rdzeń drutu zawiera proszek wypełniony cząstkami metalu, mający na celu poprawę właściwości spoiny.
Proszek w rdzeniu drutu może składać się z różnych rodzajów metalu, takich jak żelazo, nikiel, chrom czy miedź. Proszek topi się podczas spawania i miesza z roztopionym metalem obrabianego elementu, tworząc mocne i trwałe połączenie spawalnicze.
Druty metalowe wypełnione proszkiem są często używane do spawania stali wysokostopowych i metali nieżelaznych. Oferują różne korzyści, takie jak wysoki współczynnik osadzania, dobra odporność na korozję i ścieranie oraz wysoka prędkość spawania.
Ten drut jest szczególnie używany w zastosowaniach, w których stawia się wysokie wymagania dotyczące jakości i trwałości połączenia spawalniczego.
